Современная энергетика сталкивается с серьезной дилеммой: растущее энергопотребление при стареющем парке силовых трансформаторов. В этих условиях перед энергетиками встает ключевой вопрос — что экономически выгоднее: заменить трансформатор или модернизировать существующую систему охлаждения? Анализ показывает, что модернизация системы охлаждения может быть в 5-10 раз дешевле замены трансформатора на новый при сохранении возможности увеличить нагрузку до 25% или продлить срок службы на 10-15 лет.
Традиционное решение: замена трансформатора на новый
Стоимостные характеристики замены
Покупка нового силового маслонаполненного трансформатора представляет собой капиталоемкий проект с существенными финансовыми затратами. Как пример – сейчас стоимость нового трансформатора ТРДН-63000/110 составляет в среднем 130 млн. рублей.
Помимо непосредственной стоимости оборудования, необходимо учитывать дополнительные расходы на логистику, строительные работы, простой объекта во время монтажа и необходимость подключения временных схем электроснабжения. Эти косвенные затраты могут составлять до 30-40% от стоимости самого трансформатора.
Помимо непосредственной стоимости оборудования, необходимо учитывать дополнительные расходы на логистику, строительные работы, простой объекта во время монтажа и необходимость подключения временных схем электроснабжения. Эти косвенные затраты могут составлять до 30-40% от стоимости самого трансформатора.
Временные затраты и логистические сложности
Сроки поставки силовых трансформаторов в России значительно увеличились в последние годы из-за необходимости адаптации производственных процессов к новым условиям. Стандартный срок поставки составляет от 6 месяцев до полутора лет. Полный цикл замены, включая планирование и получение финансирования, производство, доставку и монтаж, может растянуться на до 5, а в некоторых случаях, и до 7 лет.
Отключение трансформатора для замены требует не менее 1 месяца, что может создать серьезные проблемы для обеспечения непрерывности электроснабжения потребителей.
Отключение трансформатора для замены требует не менее 1 месяца, что может создать серьезные проблемы для обеспечения непрерывности электроснабжения потребителей.
Альтернативное решение: модернизация системы охлаждения
Технические возможности модернизации
Модернизация системы охлаждения представляет собой экономически эффективную альтернативу покупке нового трансформатора. Этот подход включает установку дополнительных охлаждающих устройств. Например, переход с естественного охлаждения (М) или воздушного (Д) на принудительное (ДЦ). Альтернативой может быть использование комбинированных типов охлаждения М+Д+ДЦ, а также полная замена существующей системы охлаждения на более эффективную.
Сравнительный экономический анализ
Сравнение решений
Экономические преимущества модернизации системы охлаждения становятся очевидными при детальном анализе затрат. Стоимость модернизации составляет до 20% от стоимости нового трансформатора, что для трансформатора ТРДН-63000/110 означает затраты в размере не более 26 млн. рублей против 130 млн. рублей за новое оборудование.
Сроки выполнения модернизации кардинально отличаются от замены оборудования. Модернизация системы охлаждения требует от 1 до 4 месяцев с отключением оборудования максимум до 2 недель, тогда как замена трансформатора занимает от 6 до 18 месяцев с отключением длительностью не менее 1 месяца.
Сроки выполнения модернизации кардинально отличаются от замены оборудования. Модернизация системы охлаждения требует от 1 до 4 месяцев с отключением оборудования максимум до 2 недель, тогда как замена трансформатора занимает от 6 до 18 месяцев с отключением длительностью не менее 1 месяца.
Операционная эффективность
Модернизация позволяет увеличить нагрузку до 25%, что дает возможность безопасно загружать трансформаторы на полный новый номинал. Это особенно важно в условиях роста энергопотребления, когда существующие мощности используются с перегрузкой.
Продление срока службы на 10-15 лет позволяет отложить капитальные затраты на замену оборудования и зарезервировать финансовые ресурсы для других приоритетных задач. Исследования показывают, что правильно выполненная модернизация может обеспечить увеличение нагрузочной способности трансформатора на 20-25% от номинального значения без сокращения его ресурса.
Продление срока службы на 10-15 лет позволяет отложить капитальные затраты на замену оборудования и зарезервировать финансовые ресурсы для других приоритетных задач. Исследования показывают, что правильно выполненная модернизация может обеспечить увеличение нагрузочной способности трансформатора на 20-25% от номинального значения без сокращения его ресурса.
Риски и ограничения модернизации
Технические риски
Несмотря на очевидные преимущества, модернизация системы охлаждения сопряжена с определенными рисками. Основным риском является остаточный ресурс оборудования, не затронутого модернизацией. Изоляция обмоток, механические соединения и другие компоненты трансформатора продолжают стареть.
Ошибки проектирования и выполнения модернизации могут привести к неэффективному расходованию средств. Особенно критична ситуация «слепой» модернизации - без предварительного детального исследования состояния трансформатора, что может привести к преждевременному выходу оборудования из строя или необходимости срочной замены уже модернизированного трансформатора.
Ошибки проектирования и выполнения модернизации могут привести к неэффективному расходованию средств. Особенно критична ситуация «слепой» модернизации - без предварительного детального исследования состояния трансформатора, что может привести к преждевременному выходу оборудования из строя или необходимости срочной замены уже модернизированного трансформатора.
Современные тенденции и инновации
Цифровые технологии в модернизации
Современные технологии модернизации включают цифровые датчики для постоянного мониторинга температуры, вибраций, уровня шума и других критических параметров. Современный подход к алгоритмам работы системы управления системой охлаждения позволяют оптимизировать работу оборудования в зависимости от нагрузки и внешних условий.
Внедрение автоматизированных систем и комплексов диагностики, в том числе комплекса контроля масла АТФ КМ производства завода Автотрансформатор, повышает эффективность оборудования и позволяет прогнозировать необходимость его технического обслуживания.
Внедрение автоматизированных систем и комплексов диагностики, в том числе комплекса контроля масла АТФ КМ производства завода Автотрансформатор, повышает эффективность оборудования и позволяет прогнозировать необходимость его технического обслуживания.
Практические рекомендации по принятию решений

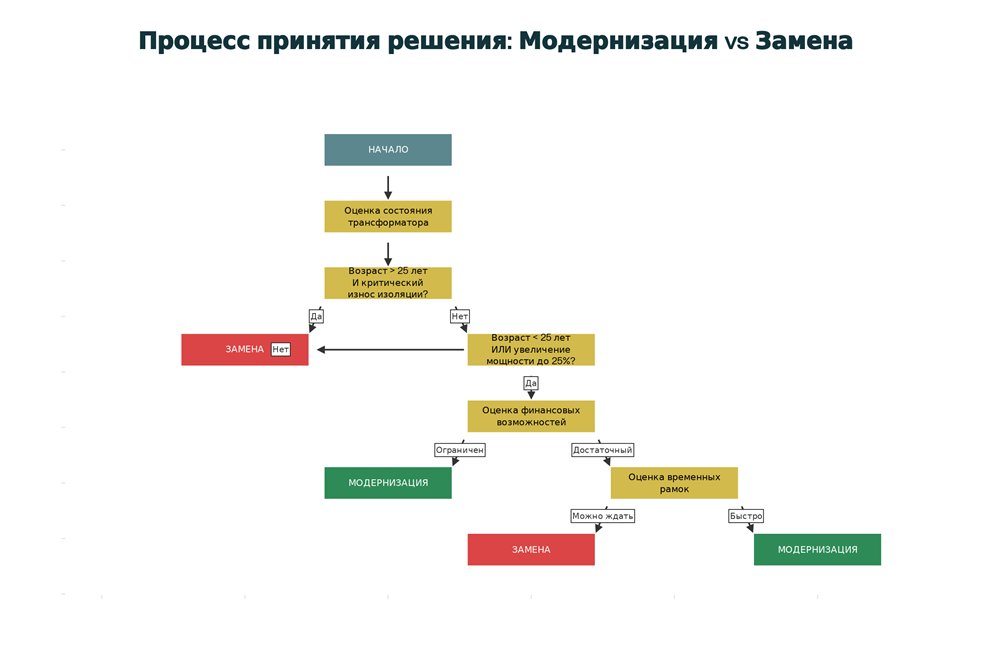

Критерии выбора стратегии
При выборе решения между модернизацией и заменой трансформатора необходимо руководствоваться комплексным анализом технических и экономических факторов. Ключевыми критериями являются возраст оборудования, его состояние (в том числе изоляции), требуемое увеличение мощности, финансовые возможности организации и временные ограничения проекта.
Для трансформаторов возрастом менее 30 лет с удовлетворительным состоянием изоляции модернизация системы охлаждения является предпочтительным решением. При необходимости увеличения мощности не более чем на 25% модернизация обеспечивает оптимальное соотношение затрат и результата.
При выборе решения между модернизацией и заменой трансформатора необходимо руководствоваться комплексным анализом технических и экономических факторов. Ключевыми критериями являются возраст оборудования, его состояние (в том числе изоляции), требуемое увеличение мощности, финансовые возможности организации и временные ограничения проекта.
Для трансформаторов возрастом менее 30 лет с удовлетворительным состоянием изоляции модернизация системы охлаждения является предпочтительным решением. При необходимости увеличения мощности не более чем на 25% модернизация обеспечивает оптимальное соотношение затрат и результата.
Комплексный подход к модернизации
Эффективная модернизация требует предварительного комплексного обследования трансформатора, включающего электромагнитные, тепловые расчеты и расчеты нагрузочной способности по требованиям ГОСТ 14209-97 на новую мощность. Необходимо провести проверку вводов и переключателя на увеличенную мощность, а также оценить состояние всех систем трансформатора.
Планируемый подход к модернизации предполагает разработку специального проекта, включающего полное обновление комплектующих узлов, совершенствование средств контроля работы оборудования и максимальное упрощение обслуживания.
Планируемый подход к модернизации предполагает разработку специального проекта, включающего полное обновление комплектующих узлов, совершенствование средств контроля работы оборудования и максимальное упрощение обслуживания.
Заключение
Сравнительный анализ показывает, что модернизация системы охлаждения силовых трансформаторов представляет собой экономически эффективную альтернативу полной замене оборудования. При стоимости, составляющей до 20% от цены нового трансформатора, модернизация позволяет увеличить нагрузочную способность до 25% или продлить срок службы на 10-15 лет.
Ключевыми преимуществами модернизации являются сокращение сроков реализации проекта модернизации по сравнению с заменой трансформатора в 5-10 раз, минимизация времени отключения оборудования и отсутствие необходимости в масштабных строительных работах. Однако успех модернизации зависит от тщательного предварительного обследования трансформатора, профессионального подхода к проектированию системы охлаждения и квалифицированному выполнению работ.
В условиях ограниченных финансовых ресурсов и необходимости поддержания надежности энергоснабжения модернизация системы охлаждения становится стратегически важным инструментом управления активами энергетических компаний, позволяющим отложить крупные капитальные вложения без ущерба для операционной эффективности.
Ключевыми преимуществами модернизации являются сокращение сроков реализации проекта модернизации по сравнению с заменой трансформатора в 5-10 раз, минимизация времени отключения оборудования и отсутствие необходимости в масштабных строительных работах. Однако успех модернизации зависит от тщательного предварительного обследования трансформатора, профессионального подхода к проектированию системы охлаждения и квалифицированному выполнению работ.
В условиях ограниченных финансовых ресурсов и необходимости поддержания надежности энергоснабжения модернизация системы охлаждения становится стратегически важным инструментом управления активами энергетических компаний, позволяющим отложить крупные капитальные вложения без ущерба для операционной эффективности.
